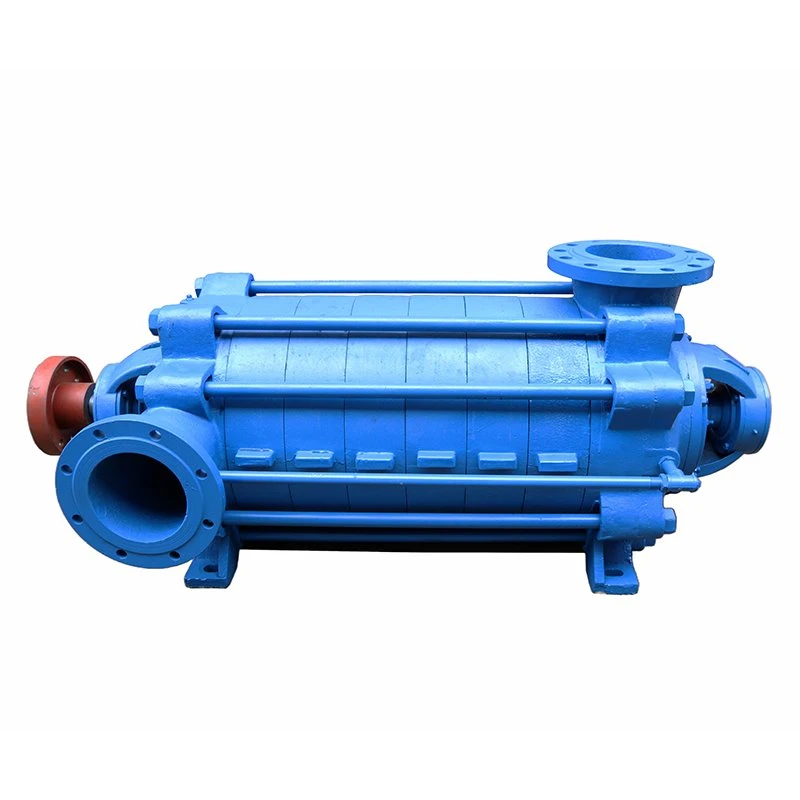

Vysokotlaké horizontální vícestupňové odstředivé čerpadlo

Vysokotlaké horizontální vícestupňové odstředivé čerpadlo

Odeslat dotaz

Popis

Vysokotlaké horizontální vícestupňové odstředivé čerpadlo je jednorázové vícestupňové vodní čerpadlo, používá se k přepravě čisté vody bez pevných částic a teploty nižší než 80 stupňů nebo kapaliny s fyzikálními a chemickými vlastnostmi podobnými čisté vodě. Vhodné pro přívod a drenáž vody v dolech a továrnách.

Vysokotlaké horizontální vícestupňové odstředivé čerpadla je vícestupňové a segmentové čerpadlo na vodu kotle. Pro předávání čisté vody bez pevných částic (abrazivy) nebo jiných kapalin s fyzikálními a chemickými vlastnostmi podobnými čisté vodě. Je vhodný pro přívod vody se středním a nízkým tlakem a lze jej také použít jako obecné vícestupňové odstředivé čerpadlo na sladkou vodu. Teplota zprostředkované kapaliny je -20 ~ 15 stupňů.

Význam modelu

D150-30*3

D: Vícestupňové vodní čerpadlo

150: Flow (M3/H)

30: hlava (M)

3: série čerpadla

Rozsah výkonu

Flow Q: 6. 3-450 m³/h

Hlava H: 50-605 m

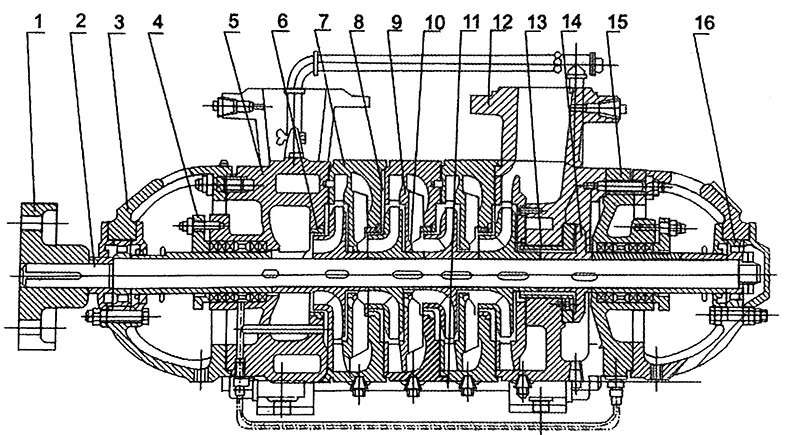

Strukturní diagram

Single Suction Multistage Water Pump1

1.Pump spojování

2. Shaft

3. Komponenty ložiska

4. Basování žlázy

5. SEKCE SUCTUCE

6. Osobní prsten

7. Middle sekce

8.impeller

9. Průvodce Vane

10, vodicí rukáv lopatky

11.Tighting Bolt

12. Ředitelská část

13. Balance Smeeve (Ring) 14. Balance Plate

15. Nákladní skříň 16. Ložisko

Single Suction Multistage Water Pump3

Parametr výkonu

TYP	Kapacita Q (m³/h)	Hlava H (m)	Rychlost N (r/min)	Npsh r (m)	Efektivita Ency η (%)	Hřídel Moc P (KW)	Motor		Vážit (KG)	LWH (MM)	Ráže
							Moc (KW)	Určit			Ráže
							Moc (KW)	Určit			Vstup	Výstup
80D12x2	21.6 34.6 39.6	28.8 22.8 19	2950	3.36 3.58 3.73	69 75 72	2.46 2.84 2.82	4	Y112M-2	102	710x340x370	80	80
80D12x3	21.6 34.6 39.6	43.2 34.2 28.5	2950	3.36 3.58 3.75	69 75 72	3.69 4.26 4.23	5.5	Y132S₁-2	119	780x340x302	80	80
80D12x4	21.6 34.6 39.6	57.6 45.6 38	2950	3.36 3.58 3.73	69 75 72	4.92 5.69 5.64	7.5	Y132S₂-2	136	850x340x302	80	80
80D12x5	21.6 34.6 39.6	72 57 47.5	2950	3.36 3.58 3.73	69 75 72	6.15 7.10 7.05	11	Y160M₁-2	155	920x340x302	80	80
80D12x6	21.6 34.6 39.6	86.4 68.4 57	2950	3.36 3.58 3.73	69 75 72	7.38 8.52 8.46	11	Y160M₁-2	170	990x340x302	80	80
80D12x7	21.6 34.6 39.6	100.8 79.8 67.5	2950	3.36 3.58 3.73	69 75 72	8.61 9.49 9.87	15	Y160M₂-2	187	1060x340x302	80	80
80D12x8	21.6 34.6 39.6	115.2 91.2 76	2950	3.36 3.58 3.73	69 75 72	9.84 11.36 11.28	15	Y160M₂-2	204	1130x340x370	80	80
80D12x9	21.6 34.6 39.6	129.6 102.9 85.5	2950	3.36 3.58 3.73	69 75 72	11.07 12.78 12.69	18.5	Y160L-2	221	1200x340x370	80	80
80D30x3	23 43 50	102.6 90.0 79.8	2950	3 4 5	54.5 66.0 65.5	11.80 16.00 16.60	22	Y180M-2	145	730x373x380	80	80
80D30x4	23 43 50	136.8 120.0 106.4	2950	3 4 5	54.5 66.0 65.5	15.75 21.35 22.20	30	Y200L₁-2	163	791x373x380	80	80
80D30x5	23 43 50	171.0 150.0 133.0	2950	3 4 5	54.5 66.0 65.5	19.70 26.65 27.70	30	Y200L₁-2	181	852x373x380	80	80
80D30x6	23 43 50	205.2 180.0 159.6	2950	3 4 5	54.5 66.0 65.5	23.60 32.00 37.70	37	Y200L₂-2	200	923x373x380	80	80
80D30x7	23 43 50	239.4 210.0 186.2	2950	3 4 5	54.5 66.0 65.5	27.60 37.30 38.80	45	Y225M-2	218	1005x373x380	80	80
80D30x8	23 43 50	273.6 240.0 212.8	2950	3 4 5	54.5 66.0 65.5	31.50 42.70 44.40	55	Y250M-2	236	1045x373x380	80	80
80D30x9	23 43 50	307.8 270.0 239.4	2950	3 4 5	54.5 66.0 65.5	35.42 48.00 50.00	55	Y250M-2	255	1106x373x380	80	80
80D30x10	23 43 50	342.0 300.0 266.0	2950	3 4 5	54.5 66.0 65.5	39.40 53.80 55.50	75	Y280S-2	275	1167x373x380	80	80
100D16x2	37.6 54 72	36.8 31 20.4	2950	3.7 3.9 4.3	66 73 66	5.6 6 6.3	7.5	Y132S₂-2	135	750x400x415	100	100
